专利介绍：一种用于玻璃体腔注射的定位器
2023-09-12 10:26:23.0
1、专利名称：一种用于玻璃体腔注射的定位器
2、专利类型：实用新型专利
3、专利号：ZL 2021 2 1279523.6
4、专利持有人：周黎纹 徐梁
5、职务/职称：副主任医师
6、科室：眼科
7、专利研发的背景情况：玻璃体腔注药是眼科疾病重要的治疗方法之一，与其他给药途径相比，优势在于其不受血眼屏障的限制，药物作用针对性强，短时间内在玻璃体腔达到较高的药物浓度，从而增强治疗效果，降低了全身毒性反应，更好地控制病情发展。目前该技术广泛用于黄斑水肿、视网膜新生血管、眼内炎等疾病治疗。操作时，须注意注射部位应位于角膜缘后3.5-4mm处，此处为睫状体平坦部，此部位具有血管少无重要组织的特点，故注射风险小。注射时，医师一手用有齿镊（图2）夹持球结膜并牵拉固定眼球，暴露注射部位，助手用尺从角膜缘向后测量3.5-4mm的位置点（图1），医师另一手持注射器从该点朝玻璃体中央方向进针。操作时如果进针位置有误差，可导致白内障、视网膜脱离、眼内出血等并发症。
8、专利内容：
下面结合具体实施例，进一步阐述本实用新型。应理解，这些实施例仅用于说明本实用新型而不用于限制本实用新型的范围。此外应理解，在阅读了本实用新型讲授的内容之后，本领域技术人员可以对本实用新型作各种改动或修改，这些等价形式同样落于本申请所附权利要求书所限定的范围。
如图3及图4所示，本实用新型公开的一种用于玻璃体腔注射的定位器，包括连接环5、连杆4和进针导向环3。连接环5通过连杆4和进针导向环3固定连接；连接环5为矩形的空心槽，可嵌入一般常用的手术镊子1的一个脚2；连接环5空心槽的中心点和进针导向环3中心的距离为3.5-4mm；进针导向环3为圆环体，环体的内径和注射针筒的外径相同，注射针的针尖和注射针筒中心一致；连接环5空心槽的中心点和进针导向环3中心处于同一直线上。用于玻璃体腔注射的定位器采用高分子材料，注塑而成，一次性使用。
向眼球玻璃体腔注射时，操作者通过将连接环5空心槽嵌入手术镊子1的一个脚2，一手将手术镊子1的一个脚2按在角膜缘上，另外一手将注射器沿进针导向环5进针注射，保证了注射部位在角膜缘3.5-4mm处，并且针筒处于连接环5内，保证了进针方向，避免了进针点和进针方向的误差，可能造成的导致白内障、视网膜脱离、眼内出血等并发症。
9、创新价值及应用领域：
本实用新型创新价值在于：通过设计一种定位装置，起到精准定位，简化手术操作流程，减少了手术时间，降低了风险，提高了应用玻璃体腔注射技术治疗的安全性。该装置应用于玻璃体腔注药术。
10、预期前景与效益：
视网膜手术操作复杂，风险大，术后疗效不确定性是眼科的重难题。微创是医疗发展的必然产物，玻璃体腔注药目前已经是眼科疾病重要的微创治疗方法之一。与其他给药途径相比，优势在于其不受血眼屏障的限制，药物作用针对性强，短时间内在玻璃体腔达到较高的药物浓度，从而增强治疗效果，降低了全身毒性反应，更好地控制病情发展。目前该技术越来越多的用于黄斑水肿、视网膜新生血管、眼内炎等疾病治疗。
11、专利转让方式：未转让
12、专利持有人及其团队情况介绍：
研究院队中有眼科副主任医师，擅长黄斑变性、糖尿病视网膜病变等视网膜疾病的诊疗。国家级核心期刊发表论文十余篇。发明实用新型专利十三项，并获授权。团队中有高级工程师，擅长工业设计、工程制图。参与完成各种专利设计近百项。
13、效果图：
附图说明
图1是结构示意图

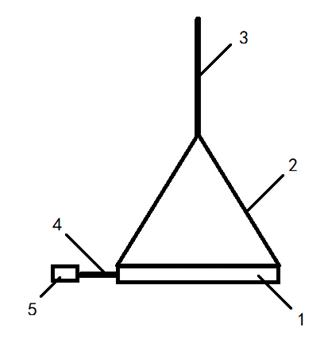

图2是手术镊子的结构示意图

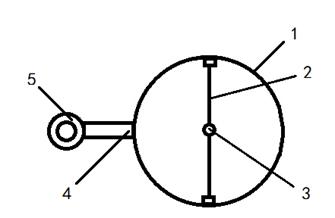

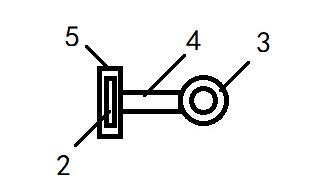

图3是一种用于玻璃体腔注射的定位器的结构示意图的俯视图
图4是一种用于玻璃体腔注射的定位器的结构示意图的正面图
