专利介绍：一种髓内钉交锁钉植入方法及装置
2025-04-17 14:26:21.0
1、专利名称：一种髓内钉交锁钉植入方法及装置
2、专利类型：实用新型
3、专利号：ZL 202110236377.7
4、专利持有人：陶星光，周凯华，何小健，潘福根
5、职务/职称：副主任医师
6、科室：骨科
7、专利研发的背景情况：目前，髓内钉是临床上常用的固定长干骨骨折的内固定装置，髓内钉交锁钉的安全、精准的植入是保证手术成功的关键。以往的方法主要采用髓内钉主钉外接的刚性定位装置来定位远端及近端的交锁钉植入的钉道，这种方法由于主钉与外接的定位装置之间连接关节较多，且手术当中相对位置可能发生变动，而产生交锁钉位置定位的失败。一旦这种传统的定位方法置钉失败，手术医师只能依靠X线透视机的反复透视进行交锁钉孔的定位，手术时间无限延长且放射线辐射量增大，对患者及手术医师造成辐射伤害。如果交锁钉植入失败或未锁进髓内钉主钉内，将严重影响髓内钉固定的牢固程度，甚至造成骨折再次移位、畸形愈合或不愈合等并发症。
8、专利内容：方法，包括：获取虚拟模型，其中，所述虚拟模型与目标物一致；获取目标物位置，使虚拟模型与目标物基本重合；获取目标物定位信息，使虚拟模型与目标物精准重合，可以实现相应入路通道的可视化，可依靠视觉直接操作交锁钉的置入；所述髓内钉交锁钉植入装置包括定位柄、虚拟成像装置；所述定位柄与髓内钉固定，其另一端设有定位配对装置；所述虚拟成像装置为头戴式虚拟成像显示器，可以显示定位柄及髓内钉的位置，其数据库中设有多种定位柄与髓内钉的虚拟组合模型，供手术操作时调用，可以与现实中髓内钉进行高精度匹配，方便交锁钉的入路定位。
9、创新价值及应用领域：借助于混合现实系统实现了髓内钉交锁钉孔的经皮精准定位，通过手术医师佩戴的头戴式显示器实现了髓内钉虚拟模型与真实物件之间的高精度匹配，通过观察到的虚拟交锁钉孔的空间位置钻孔、植入螺钉，实现了交锁钉的高效、安全、精准的植入，具有精准度高、操作直观的优点。
10、预期前景与效益：应用一种新的方法植入髓内钉交锁钉，可避免传统植入方法所带来的辐射伤害，提高植入准确性。应用此专利产品可扩大髓内钉市场占有率，预计可产生数百万效益。
11、专利转让方式：独家转让
12、专利持有人及其团队情况介绍：复旦大学附属中山医院青浦分院

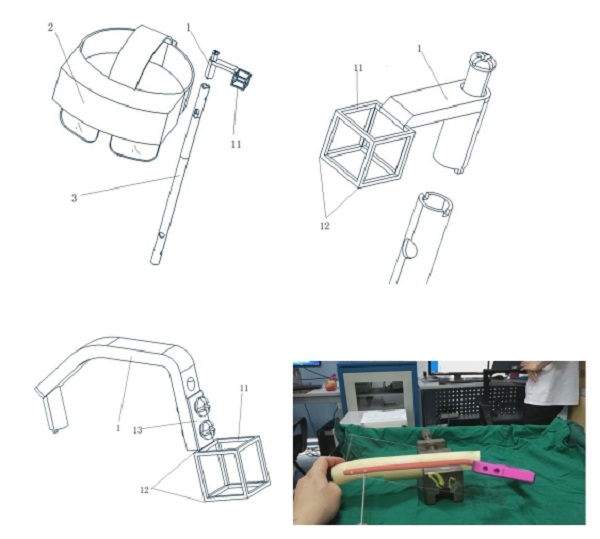

13、效果图：
如有意向，请联系沈老师：021-69719190-8259
